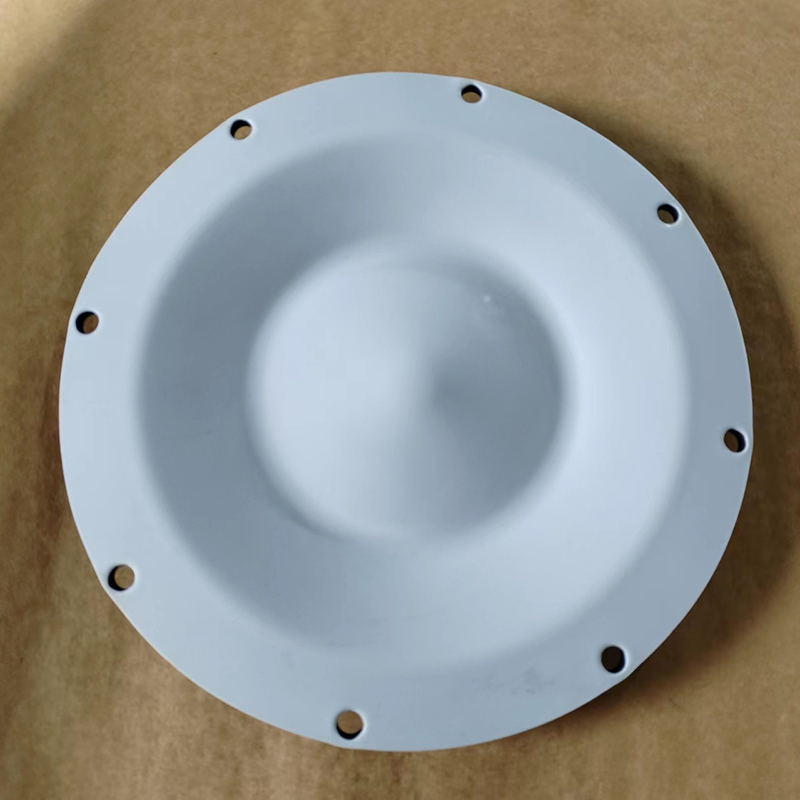

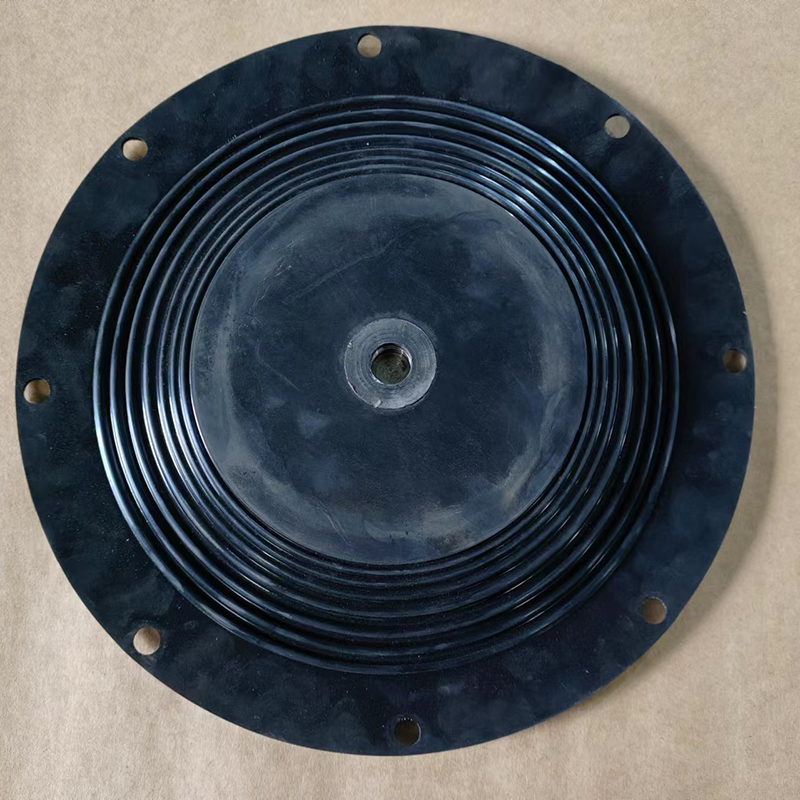

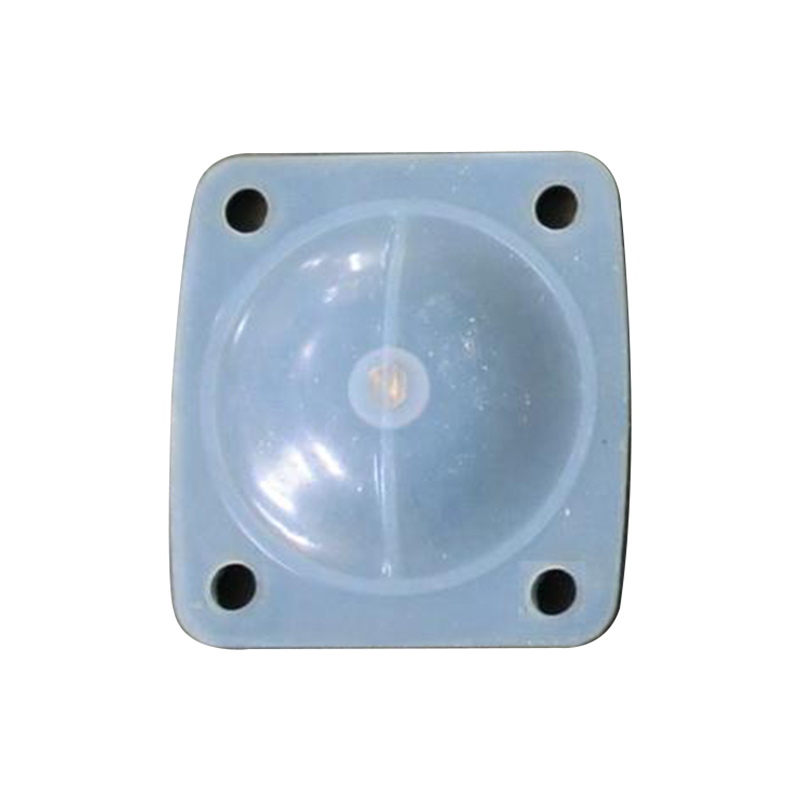

计量泵复合膜片

一、产品说明:

1) 四氟橡胶复合垫片：四氟橡胶复合垫片与其它聚四氟乙烯包复垫片相比，其优点是采用特殊粘合工艺使聚四氟乙烯塑料与合成橡胶紧密粘合，整体复合性较好。该产品既有优良的耐腐蚀、抗粘性，又具有良好的弹性和密封性能。

2) 四氟橡胶复合垫片，是采用EPDM三元乙丙橡胶或NBR丁腈橡胶为主体，在其有效密封部位复合经特殊活化处理的纯PTFE外壳而成。

3) 产品减少了垫片冷流，增加了垫片的抗吹出性，使垫片具有良好刚性强度及压缩、回弹、补偿性，能满足较高压力及工况比较苛刻场合。

4) 使用压力：PN≤25bar，使用温度：≤130℃

二、主要优点：

1) 是仅有的可重复使用的垫片；

2) 这种垫片适用于聚四氟乙烯、玻璃钢、PVDF、聚丙烯铸铁或球墨铸铁制的法兰

3) 凸起的密封环，不但具有多道迷宫密封作用，还大大地减少了垫片和法兰的密封接触面，可保持较高的密封比压，从而减少了75％为达到密封而在螺栓上外加的扭矩载荷,因此而得名。

4) 100％的纯PTFE密封面，提供了一个清洁的无污染的密封面，同时还具有非常好的耐化学性能。

5) 复合工艺，将PTFE牢牢地粘在橡胶弹性体上，防止了分层和渗漏。

6) 在电子工业、化工厂和制药厂是较好选择。

PTFE垫圈品种	结构
纯PTFE平垫片
PTFE Y型石棉，橡胶复合垫片垫圈
PTFE Y型带柄石棉、橡胶复合垫片
PTFE U型石棉、橡胶复合垫片
PTFE U型打孔石棉，橡胶复合垫片
PTFE 距形、椭圆形复合垫片

说 明：

1、可根据用户需要，制作DN1600~6000mm的U型夹层垫圈及各种非标准垫圈。

2、垫圈夹层材料：石棉、橡胶按JC125-66标准选材，可为用户制作PTFE全橡胶夹层垫圈，橡胶按 HG4-400-60标准选材料。

3、垫圈厚度：DN250mm以下的为3mm，DN250mm以上的根据用户要求制作。

4、矩形、椭圆形及其它异形垫圈按用户图纸制作。
